Краткое описание:

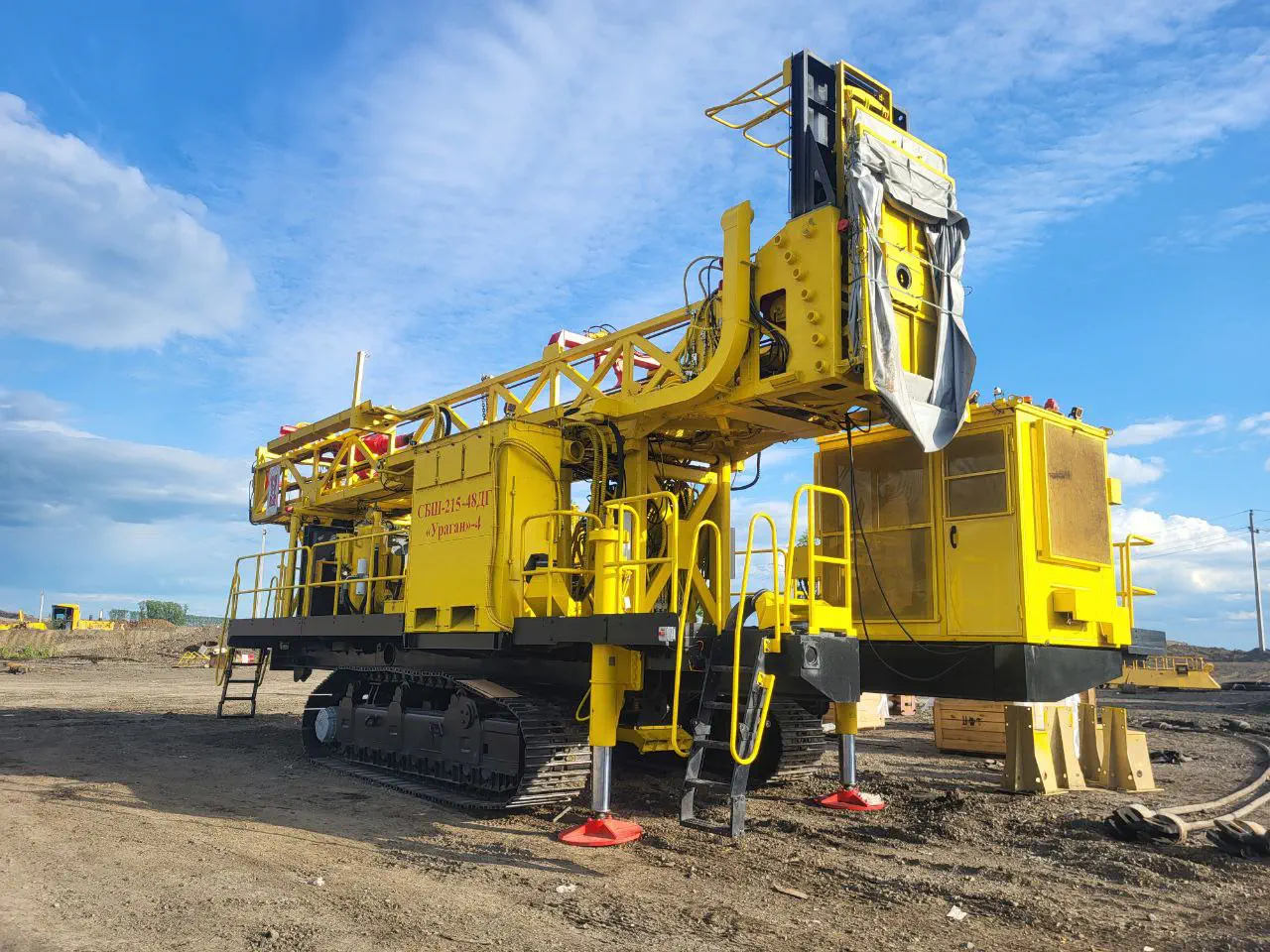

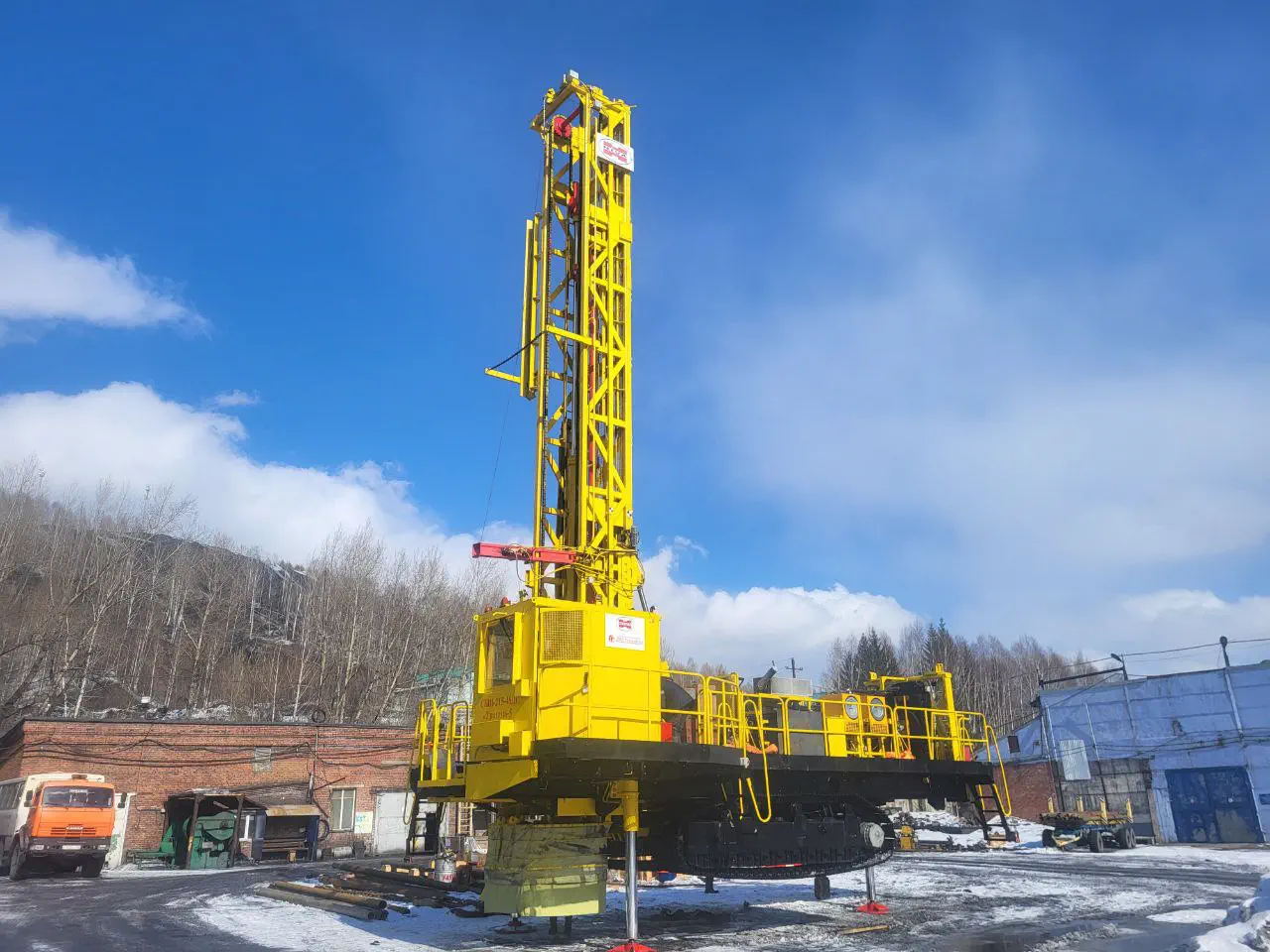

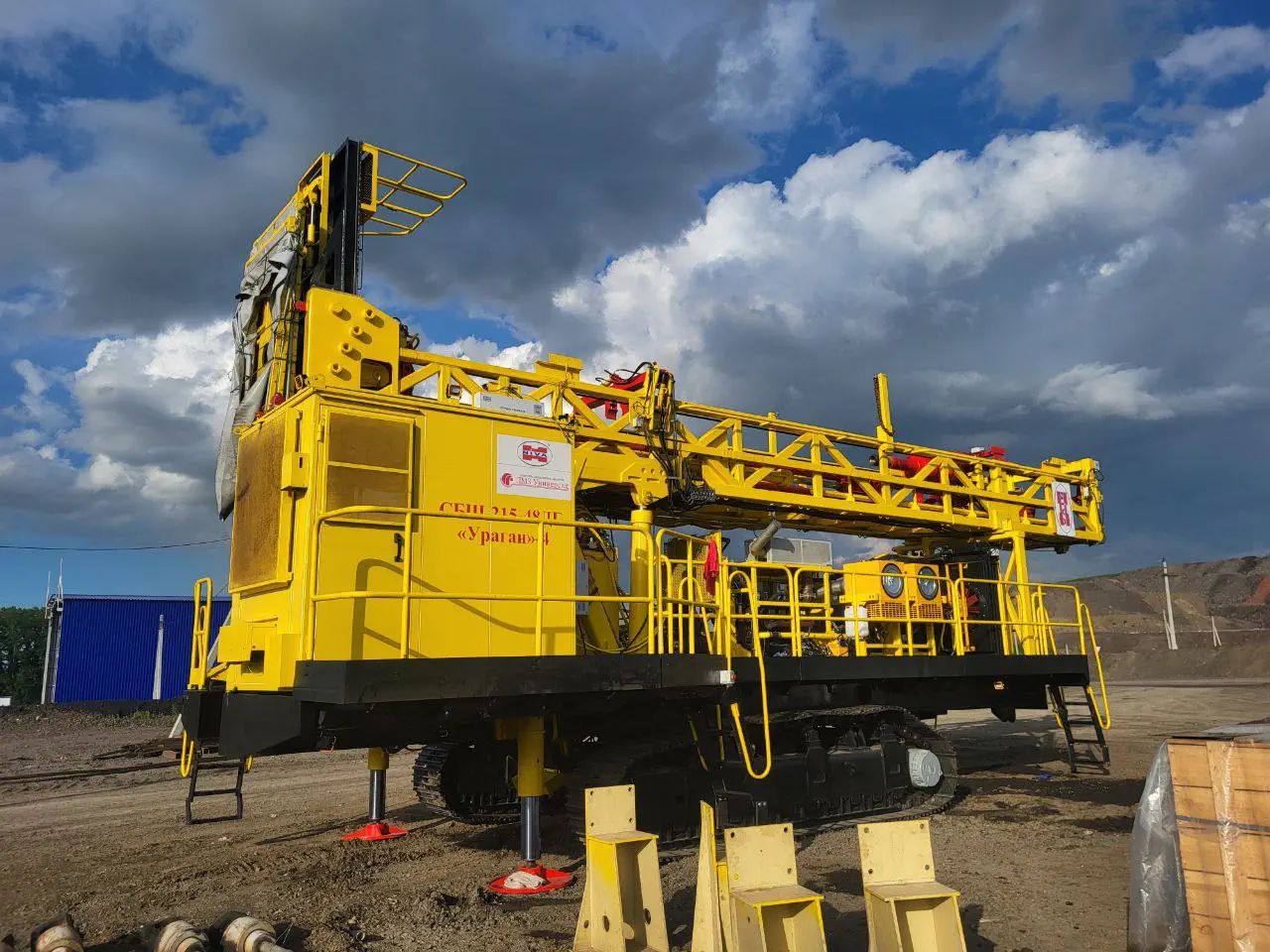

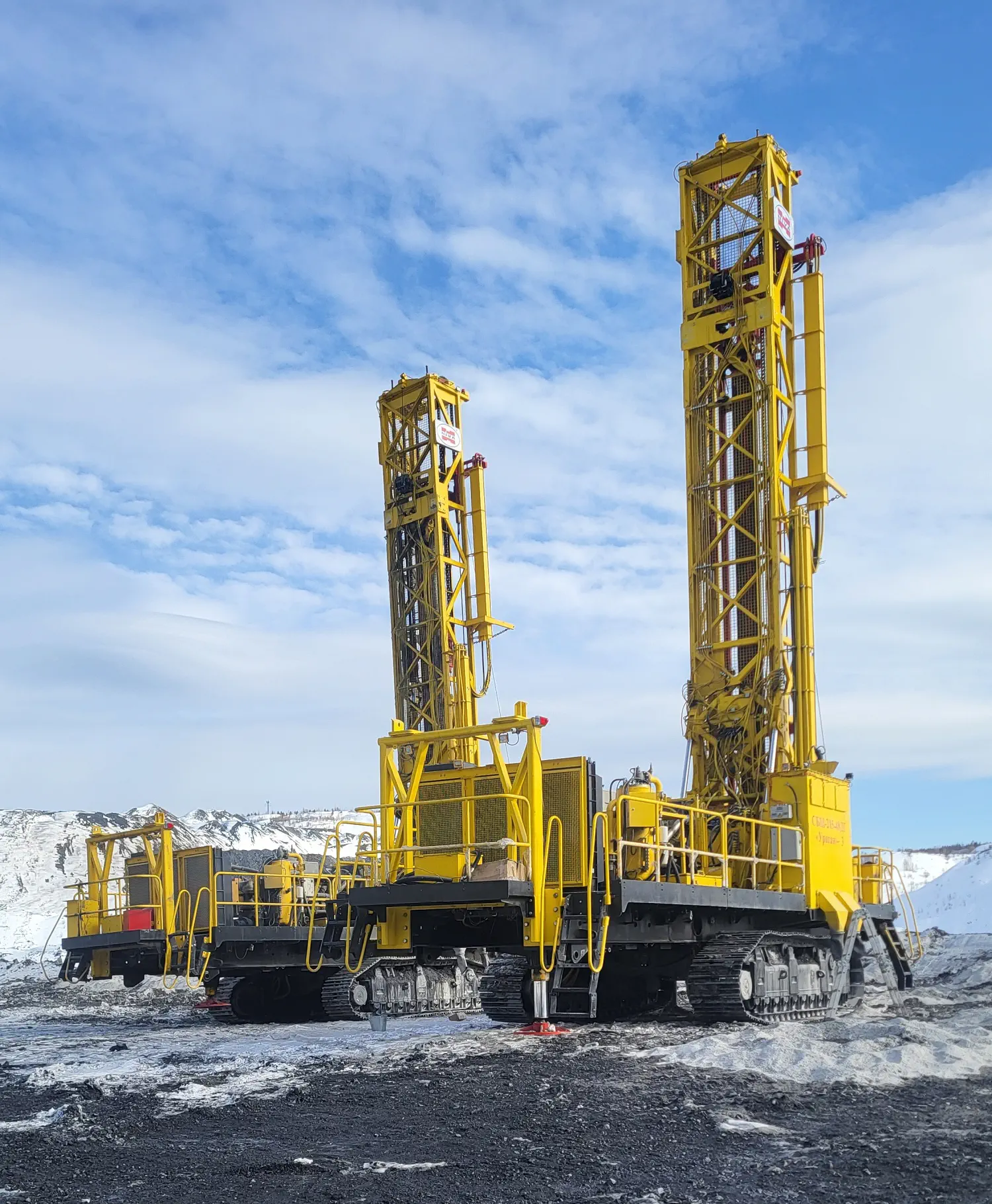

Станок является самоходной маневренной буровой установкой на гусеничном ходу с приводом вращения бурового става от гидромоторов, с гидравлической подачей на забой. За счет автономного двигателя внутреннего сгорания, обеспечивают высокую мобильность без затрат на перемонтаж карьерных электрических сетей.
Основные характеристики:
Дизельный станок буровой шарошечный СБШ «Ураган» предназначен для бурения вертикальных и наклонных (от 0 до 30˚ к вертикали с шагом 5°) взрывных скважин (вращательным способом с удалением шлама сжатым воздухом) при добыче полезных ископаемых открытым способом, и других буровзрывных работ в породах коэффициентом крепости 8-18 (по шкале проф. Протодьяконова) в районах с умеренным и холодным климатом -40⁰С…+40⁰С.

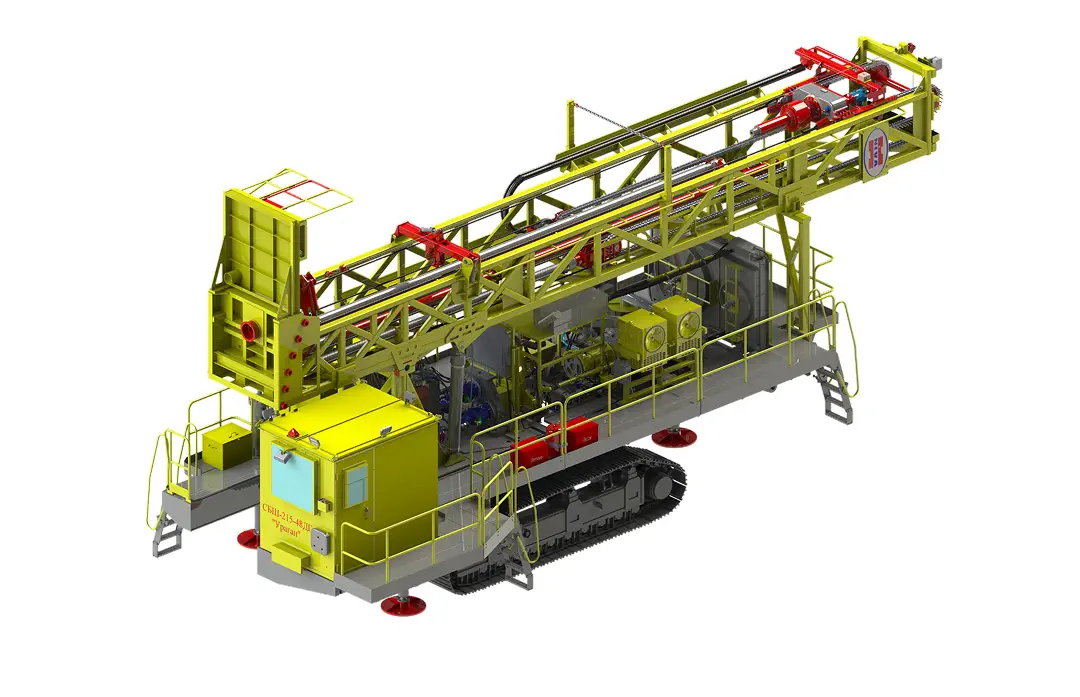

Станок является самоходной маневренной буровой установкой на гусеничном ходу с приводом вращения бурового става от гидромоторов, с гидравлической подачей на забой. Платформа является несущей частью станка и представляет собой металлоконструкцию, на консолях которой устанавливается кабина машиниста и емкость для воды или аспирационная установка в зависимости от типа пылеподавления. Мачта представляет собой сварную пространственную конструкцию открытого типа фермы, закрепленную на опорах в передней части платформы. Взаимосвязь составных частей станка и работа станка обеспечиваются гидравлической, гидропневматической и электрической системами. За счет автономного двигателя внутреннего сгорания, обеспечивают высокую мобильность без затрат на перемонтаж карьерных электрических сетей.
Основные параметры
Тип бурения
Вращательное
Крепость по шкале М.М.Протодьяконова
До 18
Диаметр буровой штанги, мм
159, 180, 203
Диаметр бурения, мм
178, 215, 250
Длина буровой штанги, м
9,85
Количество штанг в сепараторе, шт
4
Скорость передвижения, км/ч
0-2,0
Гидравлическое усилие подачи, т
0…27
Максимальная глубина скважины, м
48
Мощность дизельного двигателя, л.с.
550 (ТМЗ) или 650 (WEICHAI WP I7G)
Угол наклона мачты при наклонном бурении
0-30⁰, с шагом 5⁰
Масса бурового станка, т
65-75
Техническая производительность при крепости пород по шкале проф М.М.Протодъяконова, м/ч
f=12-14
15-20
f=14-16
дек.15
f=16-18
10.дек
Система подачи: двумя гидроцилиндрами
Скорость подачи вниз, не менее, м/мин
25+10%
Скорость подачи вверх, не менее, м/мин
35+10%
Ход подачи, м
10,9
Система вращения става
Мощность гидравлического привода вращателя, кВт
100
Скорость вращения, об/мин
0-160
Гидравлическая система
Гидропривод
На компонентах Hengli Hydraulics
Электрооборудование
Напряжение питания, В
24
Количество АКБ, шт./ёмкость АКБ, А*ч
4/190
Пневматическая система
Компрессор
«РЕМЕЗА»
Производительность компрессора, м3/час
32+2
Избыточное давление на выходе из компрессора, бар
8+0,3
Система пылеподавления
Сухое пылеподавление
Аспирационная установка (рукавные фильтры с регенерацией сжатым воздухом)
Мокрое пылеподавление
Водовоздушной смесью (водяной бак, водяной насос 10бар)
Заправочные емкости
Топливный бак, л
1400
Бак маслостанции не менее, л
600
Водяной бак при мокром пылеподавлении, л
2000
Ходовая часть
Тип шасси
Гусеничные тележки полужесткого типа
Преодолеваемый уклон с опущенной мачтой, град
12 с осцилляцией +5
Удельное давление гусениц, кг/см2
0,9-1,1
Система горизонтирования
Количество и расположение домкратов
2 спереди по сторонам, 1 сзади
Удельное давление плит домкратов на грунт, кг/см2)
4,5-5,7
Кабина оператора
Управление операциями
Электрогидравлическое
Кондиционер
Да
Автономный отопитель
Да
Освещение (LED)
Тип фар
Светодиодные, 27-32 (W) 19 шт.
Габаритные размеры, с поднятой/опущенной мачтой
Высота, м
15,8/7,2
Длина, м
13,0/15,8
Ширина, м
6,5
Условия работы
Диапазон температур окружающей среды, ⁰С
-40…+40
Дополнительные опции
Система видеорегистрации (по согласованию)
4 или 8 камер
Система пожаротушения
По запросу
Система смазки
Централизованная или автоматическая (по запросу)
Автогоризонтирование станка
По запросу
Автопозиционирование мачты по углу
По запросу
Комплект запасных частей
По запросу
Комплект инструмента для сборки и эксплуатации станка
По запросу
